Abafador de chamas FLEX
O dispositivo de alívio de explosão sem chama FLEX é a solução ideal para equipamentos industriais dentro de edifícios e galpões. Enquanto sistemas convencionais atingem até 1.500 °C, o FLEX resfria chamas e gases quentes a níveis seguros.
EN 16009Alívio sem chamaOperação sem manutençãoInd. alimentícia e farmacêuticaPoeiras metálicas leves (Al, Mg)
FLEX PRO / RSBP / WRC-02

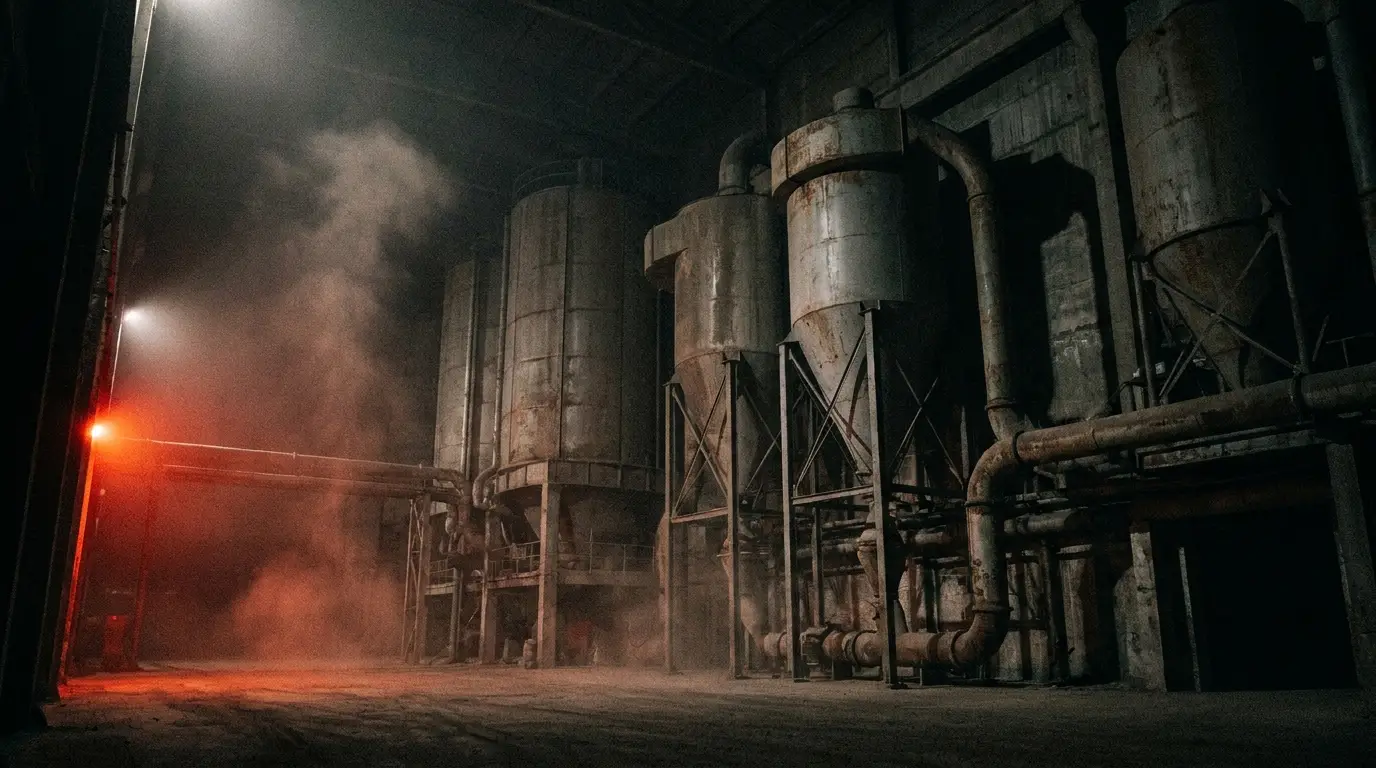

[ 02 ] Onde está o risco?
O risco está suspenso no ar
O risco de explosão por poeira combustível — incluindo poeira metálica ou em fusão — está presente onde quer que o material seja transportado, armazenado ou processado.
Em ambientes internos, ou quando equipamentos estão muito próximos, o alívio convencional de explosão é inadequado ou perigoso: a liberação de chamas e pressão ameaça trabalhadores e equipamentos vizinhos. Para esses casos, o alívio de explosão sem chama é a solução recomendada.
[ 03 ] Funcionamento
Duas funções, zero chama
O FLEX desempenha duas funções essenciais: o alívio da explosão e a prevenção da propagação de fogo para o ambiente.
Acionado automaticamente pelo aumento repentino de pressão interna, absorve chamas, poeira em combustão e gases quentes, impedindo que se propaguem para fora do equipamento.
1.500°C
Alívio convencional
3.000°C
Explosões de Al / Mg
SEGURO
FLEX reduz a temperatura a níveis que não ameaçam pessoas nem máquinas
[ 04 ] Vantagens
Vantagens de série
- 01
Interceptação eficiente de chama e temperatura
- 02
Zona segura para tecnologia, construção e pessoas
- 03
Adequado às indústrias alimentícia e farmacêutica
- 04
Alta eficiência e confiabilidade do sistema
- 05
Fácil instalação e operação sem manutenção
- 06
Elimina custos de modificações de construção
- 07
Solução economicamente conveniente
- 08
100% de eficiência com ventilação sem chama
- 09
Aplicável a poeiras com altos parâmetros de explosão, incluindo metálicas leves (Al, Mg)
- 10
Certificado para poeiras com valores extremamente baixos de MIE e MIT
[ 05 ] Adequado para
Unidades de filtraçãoSilosMoinhosTrituradoresSeparadores de poeiraCiclonesOutros equipamentos industriais
[ 06 ] Dimensionamento
Modelos F · R · C PRO
| Tipo | A (mm) | B (mm) | C (mm) | D (mm) | d | n | Peso (kg) | Painel |
|---|---|---|---|---|---|---|---|---|
| FLEX F1 PRO | 225 | 675 | 265 | 465 | 14 | 20 | 24 | 150 × 600 |
| FLEX F2 PRO | 305 | 625 | 335 | 530 | 14 | 18 | 28 | 220 × 540 |
| FLEX F3 PRO | 390 | 710 | 420 | 620 | 14 | 18 | 35 | 630 × 310 |
| Tipo | A (mm) | B (mm) | C (mm) | D (mm) | d | n | Peso (kg) | Painel |
|---|---|---|---|---|---|---|---|---|
| FLEX R1 PRO | 390 | 710 | 635 | 410 | 14 | 18 | 40 | 630 × 310 |
| FLEX R2 PRO | 540 | 890 | 900 | 580 | 14 | 22 | 74 | 450 × 800 |
| FLEX R3 PRO | 666 | 1000 | 1130 | 735 | 14 | 34 | 109 | 586 × 920 |
| FLEX R4 PRO | 996 | 1198 | 1660 | 1070 | 14 | 42 | 215 | 915 × 1118 |
| Tipo | A | B | C | D | E | F | G | d | n | Peso (kg) | Painel |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FLEX C1 PRO | 315 | 580 | 485 | 320 | 350 | 5 | 375 | 11 | 12 | 30 | DN 300 |
| FLEX C1 PRO S | 315 | 879 | 633 | 320 | 350 | 5 | 375 | 11 | 12 | 80 | DN 300 |
| FLEX C2 PRO S | 445 | 1075 | 633 | 450 | 486 | 5 | 525 | 13 | 12 | 87 | DN 450 |
| FLEX C3 PRO S | 505 | 1286 | 705 | 510 | 550 | 6 | 585 | 13 | 20 | 126 | DN 510 |
| FLEX C4 PRO S | 625 | 1385 | 1020 | 630 | 680 | 6 | 705 | 13 | 20 | 243 | DN 630 |
| FLEX C5 PRO | 815 | 2215 | 1020 | 820 | 860 | 6 | 895 | 13 | 24 | 291 | DN 800 |
Dimensões em milímetros. d = diâmetro dos furos · n = quantidade de furos. Consulte nossa engenharia para a seleção do modelo adequado ao seu equipamento.
[ + ] Sistemas complementares
[ CTA ] Próximo passo
Preparado para proteger a sua indústria?
Entre em contato hoje mesmo para um orçamento. Nossa engenharia avalia o seu processo e indica a proteção certa.
